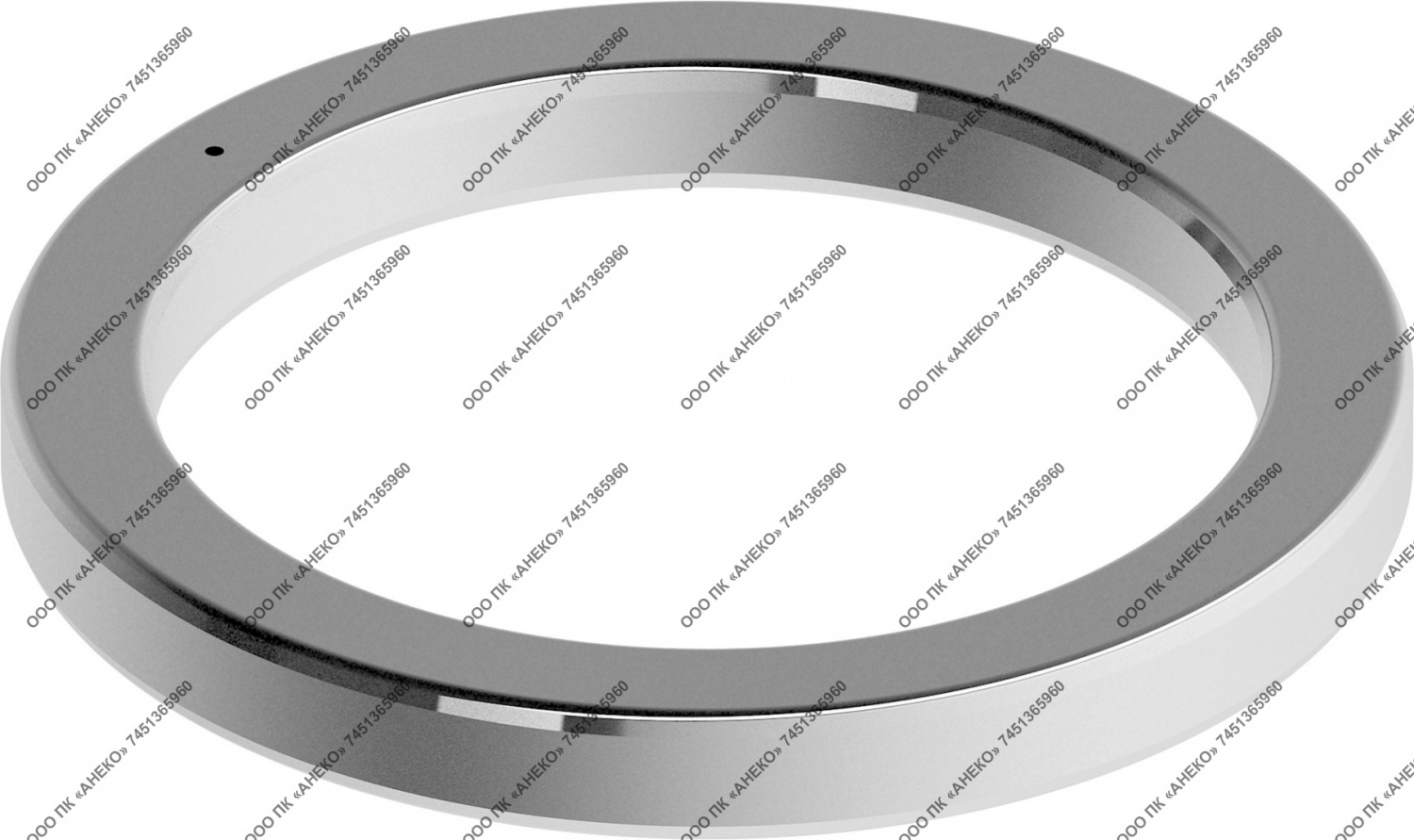

Кольца уплотнительные, прокладки

Описание Технические параметры

Прокладки (кольца уплотнительные) предназначены для межфланцевого соединения элементов устьевой арматуры и противовыбросового оборудования.

Изготавливаются в соответствии с ГОСТ 28919-91

Заказать
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Обозначение прокладки Средний диаметр, D Высота, h Ширина, b Ширина торца, b1
П 23 82,5 16 11,1 7,7
П 24 95,2 16 11,1 7,7
П 26 101,6 16 11,1 7,7
П 27 107,9 16 11,1 7,7
П 31 123,8 16 11,1 7,7
П 35 136,5 16 11,1 7,7
П 37 149,2 16 11,1 7,7
П 39 161,9 16 11,1 7,7
П 45 211,1 16 11,1 7,7
П 46 211,1 18 12,7 8,7
П 49 269,9 16 11,1 7,7
П 50 269,9 21 15,9 10,5
П 53 323,8 16 11,1 7,7
П 54 323,8 21 15,9 10,5
П 57 381,0 16 11,1 7,7
П 65 469,9 16 11,1 7,7
П 66 469,9 21 15,9 10,5
П 73 584,2 18 12,7 8,7
П 74 584,2 24 19,0 12,3
Пф1 90 16 11,1 7,7
Пф2 92 18 9 8
Пф3 205 18 11,1 7,7
Пф4 228 16 11,1 7,7

Обозначение прокладки Наружный диаметр D Наружный диаметр торца D1 Ширина b Ширина торца b1 Высота h Диаметр перепускного отверстия d Радиус скругления R
БХ 152 84,7 83,2 10,2 8,8 10,2 1,6 1,0
БХ 153 100,9 99,3 11,4 9,8 11,4 1,6 1,0
БХ 154 116,8 115,1 12,4 10,6 12,4 1,6 1,2
БХ´155 148,0 145,9 14,2 12,2 14,2 1,6 1,2
БХ´156 237,9 235,3 18,6 16,0 18,6 3,2 1,6
БХ 157 294,5 291,5 21,0 18,0 21,0 3,2 2,0
БХ 158 352,0 348,8 23,1 19,9 23,1 3,2 2,0
БХ 159 426,7 423,1 25,7 22,1 25,7 3,2 2,5
БХ 160 402,6 399,2 13,7 10,4 23,8 3,2 2,0
БХ 162 475,5 473,5 14,2 12,2 14,2 1,6 1,2
БХ 163 556,1 551,9 17,37 13,1 30,1 3,0 3,0
БХ 164 570,5 556,3 24,58 20,3 30,1 3,0 3,0
БХ 165 624,7 620,2 18,5 14,0 32,0 3,2 3,0
БХ 166 640,0 635,5 26,1 21,6 32,0 3,2 3,0
БХ 167 759,4 754,3 13,1 8,0 35,9 1,6 3,2
БХ 168 765,2 760,2 16,0 11,0 35,9 1,6 3,2

Обозначение материала прокладки Марка стали, обозначение стандарта
Некоррозионное Ст 20 ГОСТ 1050
К1 12Х18Н9Т ГОСТ 5632
К3 10Х17Н13М3Т ГОСТ 5632
