Обвязка колонная клиньевая (ОКК)
Описание
Технические параметры
Обвязка колонная может изготавливаться по типовым схемам или по индивидуальным компоновкам заказчика.

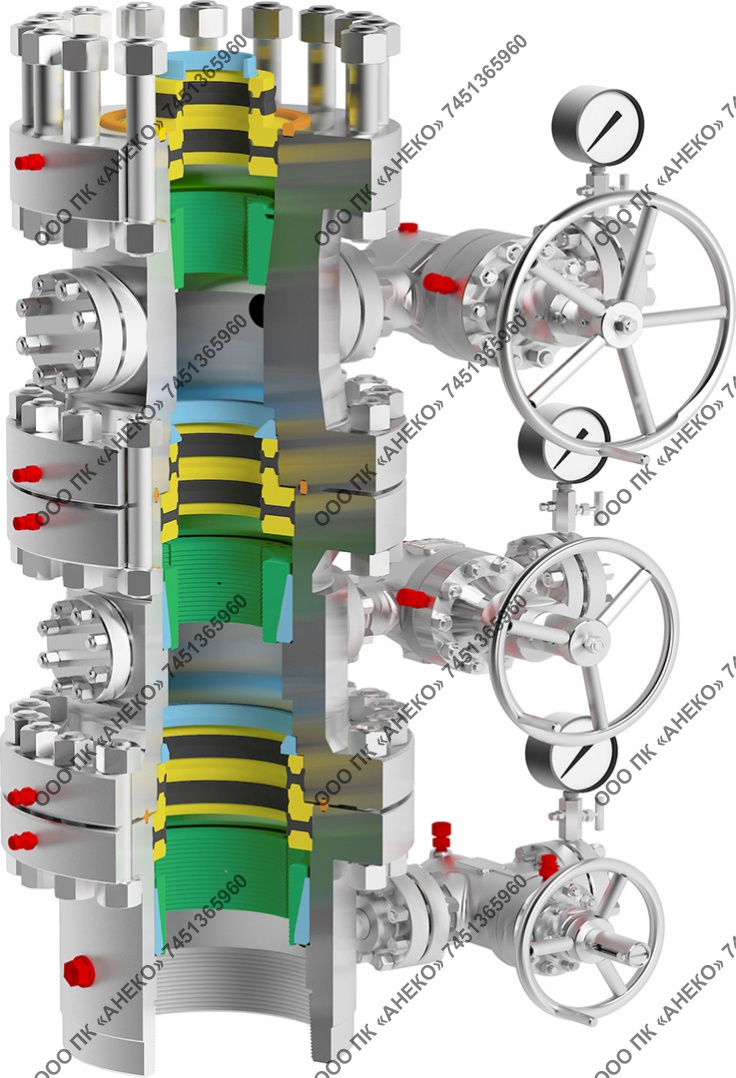

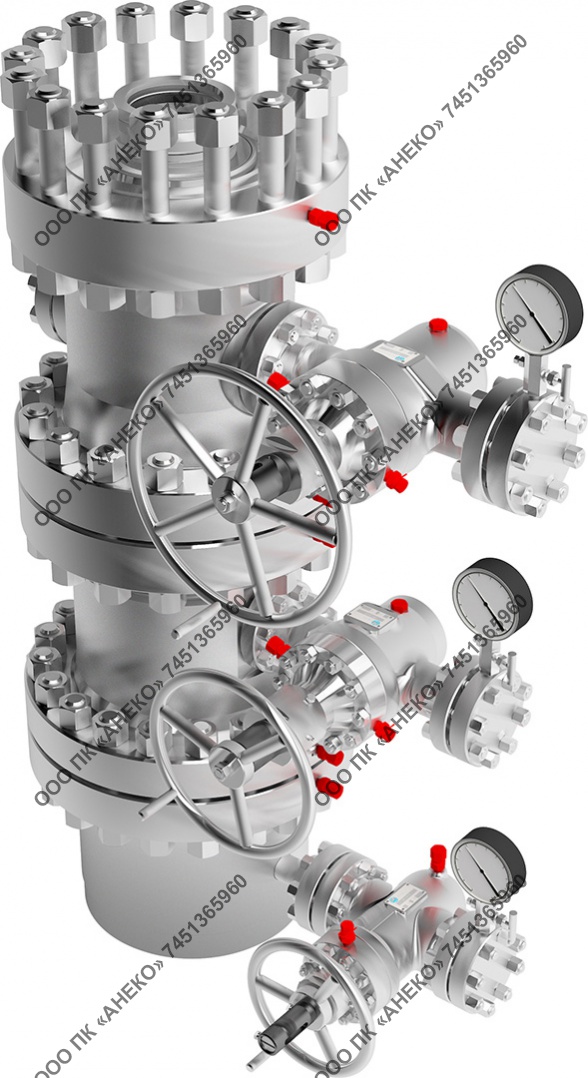

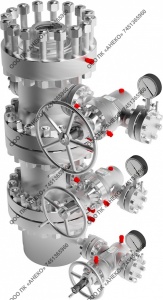

Обвязка колонная клиньевая, в которой обвязываемая обсадная колонна закреплена на клиньевом трубодержателе, обеспечивает герметизацию межтрубного пространства с помощью верхних и нижних пакерных уплотнителей (устройство, предназначенное для разобщения межколонного пространства и изоляции внутреннего пространства эксплуатационной колонны от воздействия скважинной среды).
Скважинная среда – нефть, газ, газоконденсат с содержанием механических примесей до 25 мг/л, пластовой воды до 95% по объему, ингибированные растворы, цементные и глинистые растворы;
Климатическое исполнение (У)ХЛ по ГОСТ 15150;
Категория размещения I по ГОСТ 15150;
Температура окружающего воздуха от -60°С до +45°С;
Температура рабочей среды до +120°С;
Коррозионностойкое исполнение: не коррозионное, коррозионное К1 и К2;
Класс материала по API 6A: АА, ВВ, DD, EE.
Климатическое исполнение (У)ХЛ по ГОСТ 15150;
Категория размещения I по ГОСТ 15150;
Температура окружающего воздуха от -60°С до +45°С;
Температура рабочей среды до +120°С;
Коррозионностойкое исполнение: не коррозионное, коррозионное К1 и К2;
Класс материала по API 6A: АА, ВВ, DD, EE.
Заказать
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
| Наименование параметров и размеров | Значение | ||||
| Условное обозначение обвязки | |||||
| ОКК 1 | ОКК 2 | ОКК 3 | ОКК 4 | ||
| Условный диаметр обвязываемых труб ГОСТ 632 и ГОСТ 633, мм | D | 102…219 | |||
| D1 | 146…273 | ||||
| D2 | - | 194…426 | |||
| D3 | - | - | 324…508 | ||
| D4 | - | - | - | 324…630 | |
| Схема обвязки | Однорядная одноствольная | Двухрядная одноствольная | Трехрядная одноствольная | Четырехрядная одноствольная | |
| Рабочее давление, МПа, не более | 14, 21, 35, 70, 105 | ||||
| Тип колонной подвески | Клиньевая | ||||
| Тип соединения с трубопроводом | Фланцевое по ГОСТ 28919, резьбовое ГОСТ 632, ГОСТ 633, ГОСТ 34057 или сварка по ГОСТ 5264 | ||||
| Способ соединения с кондуктором | резьба по ГОСТ 632-80 или сварка по ГОСТ 5264 или по API 6А | ||||
| Тип запорного устройства | Задвижки шиберная прямоточная маслонаполненная типа ЗМС, задвижка дисковая типа ЗД или ЗДШ, кран шаровой типа КШ | ||||
| Система управления запорными устройствами | Ручное | Гидроприводом | |||
