Дроссели регулируемые угловые ДРУ

Описание Технические параметры

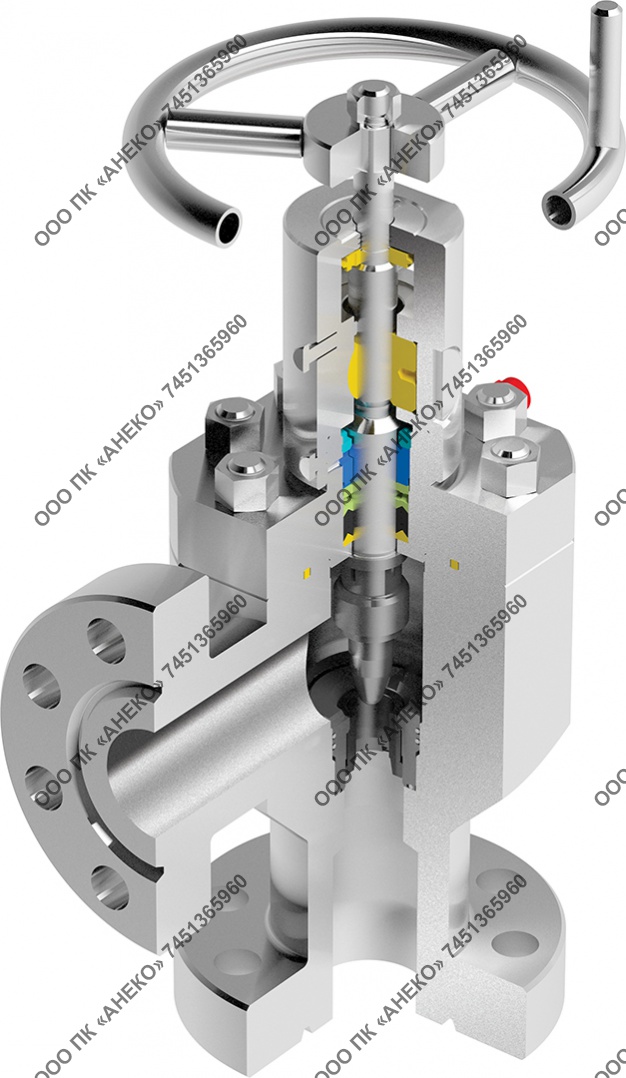

Дроссель регулируемый угловой предназначен для плавного регулирования потока рабочей среды, за счет изменения площади кольцевого зазора между иглой и седлом при поступательном перемещении наконечника за счет вращения маховика.

Применяется при необходимости регулирования расхода жидкости в устьевых фонтанных арматурах, противовыбросовом оборудовании, магистральных трубопроводах, насосных агрегатах.

Преимущества:

  • На всех дросселях имеется указатель положения иглы;
  • Для увеличения срока службы, дроссельная пара «седло-игла», изготовлены из твердого сплава ВК6.

Скважинная среда – нефть, газ, газоконденсат с содержанием механических примесей до 25 мг/л, пластовой воды до 80% по объему;
Климатическое исполнение УХЛ, ХЛ;
Категория размещения I по ГОСТ 15150–69;
Температура окружающего воздуха от -60°С до +40°С;
Температура рабочей среды до +120°С;
Коррозионностойкое исполнение: некоррозионное, коррозионное К1 и К2.
Заказать
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Условное обозначение Условный проход мм (дюйм) Рабочее давление МПа (psi) Габаритные размеры
H B a c
ДРУ-50х70 50 (2 1/16) 70 (10000) 640 320 225 230
ДРУ-50х105 50 (2 1/16) 105 (15000) 640 320 225 230
ДРУ-65х21ф 65 (2 9/16) 21 (3000) 640 320 215 230
ДРУ-65х35ф 65 (2 9/16) 35 (5000) 640 320 215 230
ДРУ-65х70 65 (2 9/16) 70 (10000) 690 320 225 278
ДРУ-65х105 65 (2 9/16) 105 (15000) 690 320 225 278
ДРУ-80х21 80 (3 1/8) 21 (3000) 690 320 225 278
ДРУ-80х35 80 (3 1/8) 35 (5000) 690 320 225 278
ДРУ-80х70 80 (3 1/8) 70 (10000) 690 320 225 278
ДРУ-80х105 80 (3 1/8) 105 (15000) 710 320 260 298
ДРУ-100х21 100 (4 1/16) 21 (3000) 710 320 260 298
ДРУ-100х35 100 (4 1/16) 35 (5000) 710 320 260 298
ДРУ-100х70 100 (4 1/16) 70 (10000) 710 500 260 298
ДРУ-100х105 100 (4 1/16) 105 (15000) 760 645 350 350
