Задвижки шиберные для ГРП
Описание
Технические параметры

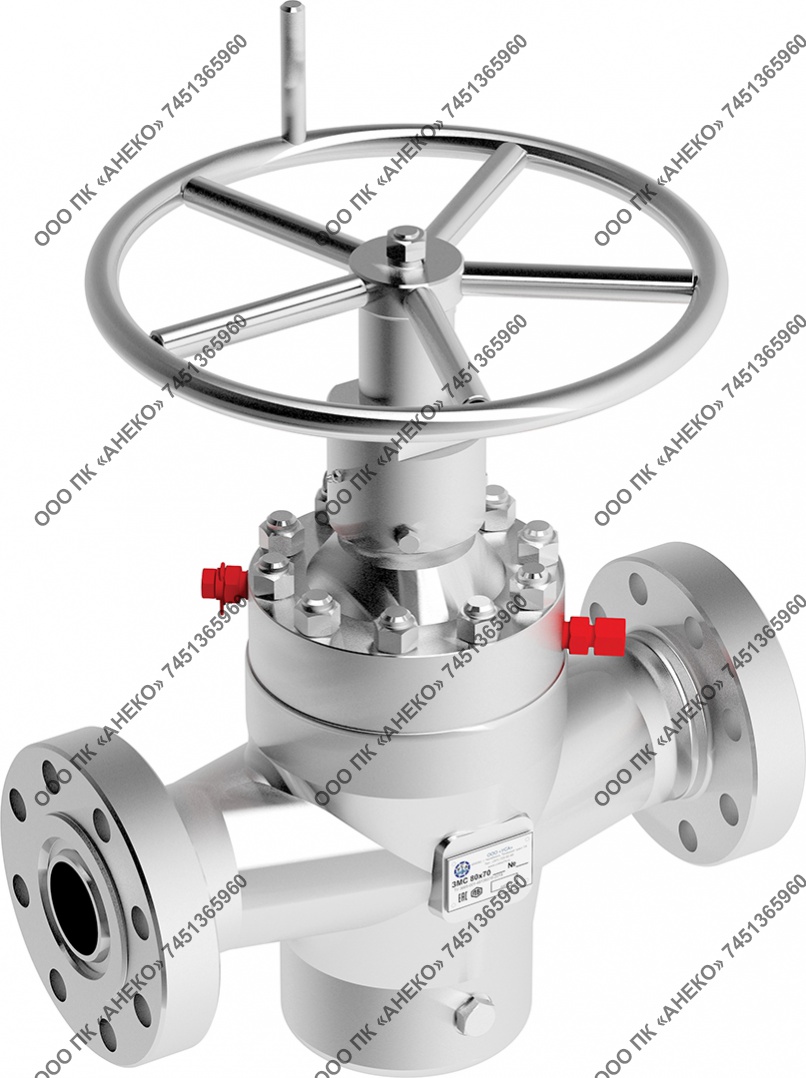

Шиберные задвижки ЗМС ГРП предназначены для применения в составе устьевой компоновки при проведении работ по гидроразрыву пласта.
Особенностью данных задвижек является использование инновационных технологий для упрочнения корпуса и запорного устройства «шибер-седло», что увеличивает срок службы запорной арматуры в процессе эксплуатации при ГРП.
Преимущества:
- Гарантированная наработка задвижки за одну операцию составляет 1200 тонн пропанта;
- Конструкция задвижек обеспечивает минимальное проникновение пропанта в полость корпуса при проведении ГРП;
- Цельнокованый корпус задвижек обеспечивает высокую надежность и удобство при эксплуатации;
- Задвижки снабжены указателем положения шибера, что исключает возможность промывки запорного устройства пропантом;
- Использование двухступенчатого редуктора позволяет максимально снизить усилие на штурвале в момент открытия задвижки.
Рабочая среда: вода, нефть, нефтепродукты, щелочи, ингибированные растворы кислот, пропант, цементные и глинистые растворы;
На ЗМС 80х105, 100х70 и 100х105 возможна установка двухступенчатого редуктора с передаточным отношением: 1 супень – 4; 2 ступень – 1;
Климатическое исполнение УХЛ по ГОСТ 15150-69;
Категория размещения I по ГОСТ 15150–69;
Температура окружающего воздуха от -60°С до +40°С;
Температура рабочей среды до +120°С;
Класс герметичности затвора – А по ГОСТ 9544 - 2005;
Коррозионностойкое исполнение: некоррозионное, коррозионное К1 и К2.
На ЗМС 80х105, 100х70 и 100х105 возможна установка двухступенчатого редуктора с передаточным отношением: 1 супень – 4; 2 ступень – 1;
Климатическое исполнение УХЛ по ГОСТ 15150-69;
Категория размещения I по ГОСТ 15150–69;
Температура окружающего воздуха от -60°С до +40°С;
Температура рабочей среды до +120°С;
Класс герметичности затвора – А по ГОСТ 9544 - 2005;
Коррозионностойкое исполнение: некоррозионное, коррозионное К1 и К2.
Заказать
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
|
Наименование параметров |
65х70 |
80х70 |
100х70 |
65х105 |
80х105 |
100х105 |
|---|---|---|---|---|---|---|
| Рабочее давление, МПа, не более | 70 | 105 | ||||
| Условный проход, мм | 65 | 80 | 100 | 65 | 80 | 100 |
| Запорное устройство | ЗМС 65х70 | ЗМС 80х70 | ЗМС 100х70 | ЗМС 65х105 | ЗМС 80х105 | ЗМС 100х105 |
| Резьба подвешивания трубопровода |
НКТ 73 ГОСТ 633-80 |
НКТ 89 ГОСТ 633-80 |
НКТ 114 ГОСТ 633-80 |
НКТ 73 ГОСТ 633-80 |
НКТ 89 ГОСТ 633-80 |
НКТ 114 ГОСТ 633-80 |
|
Присоединительные размеры верхнего фланца |
НКТ 73 ГОСТ 633-80 |
НКТ 89 ГОСТ 633-80 |
НКТ 114 ГОСТ 633-80 |
НКТ 73 ГОСТ 633-80 |
НКТ 89 ГОСТ 633-80 |
НКТ 114 ГОСТ 633-80 |
|
Присоединительные размеры нижнего фланца |

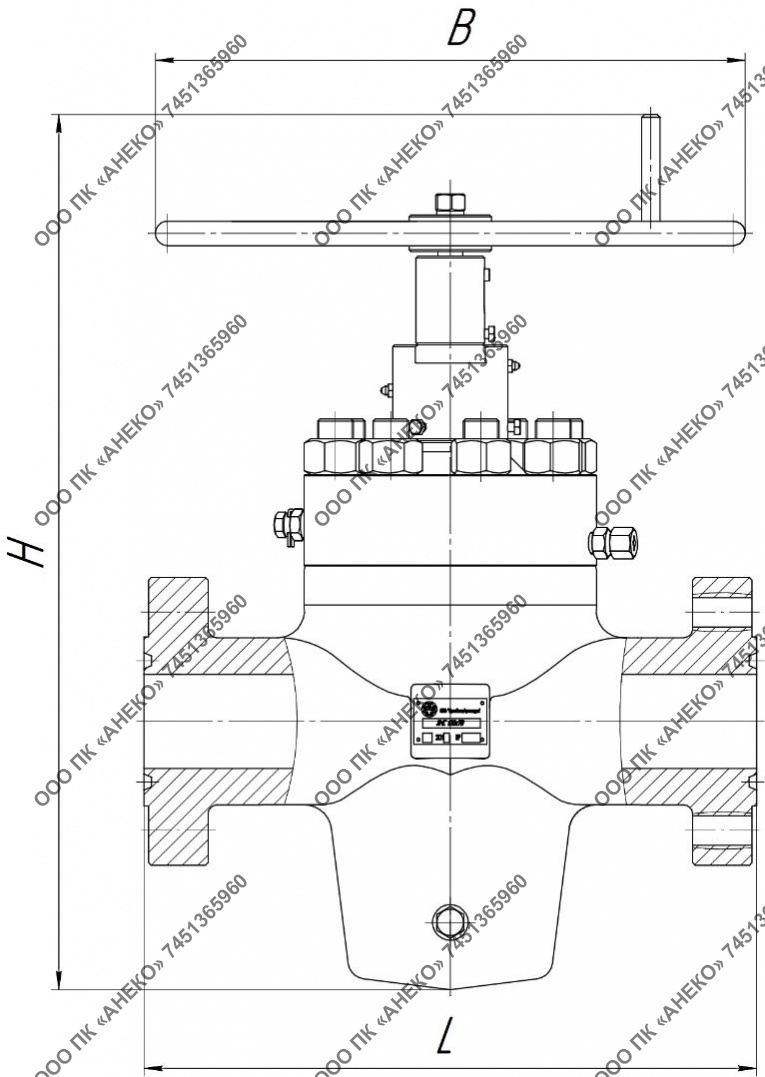

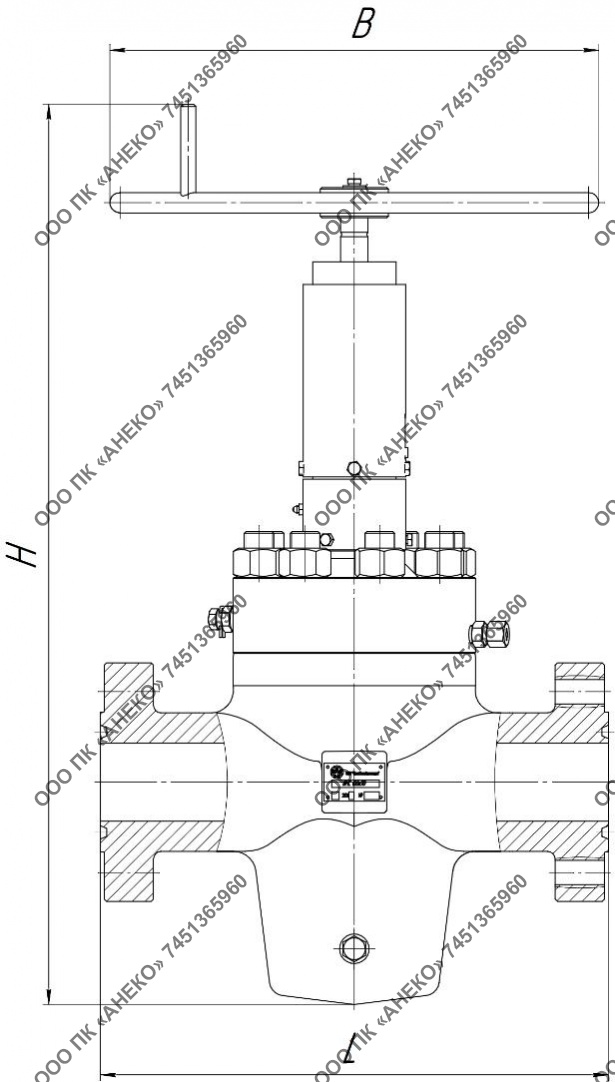

180х21 | |||||
| 180х35 | ||||||
| Габариты, мм (длина х ширина х высота) | 775х500х815 | 830х500х960 | 865х500х1150 | 890х500х690 | 800х500х1025 | 900х650х1250 |
| Масса, кг, не более | 250 | 350 | 545 | 320 | 570 | 660 |
| Гарантийный срок службы | 1 год | |||||
